Як налаштувати реле напруги: пороги Umax і Umin, затримка й схема підключення

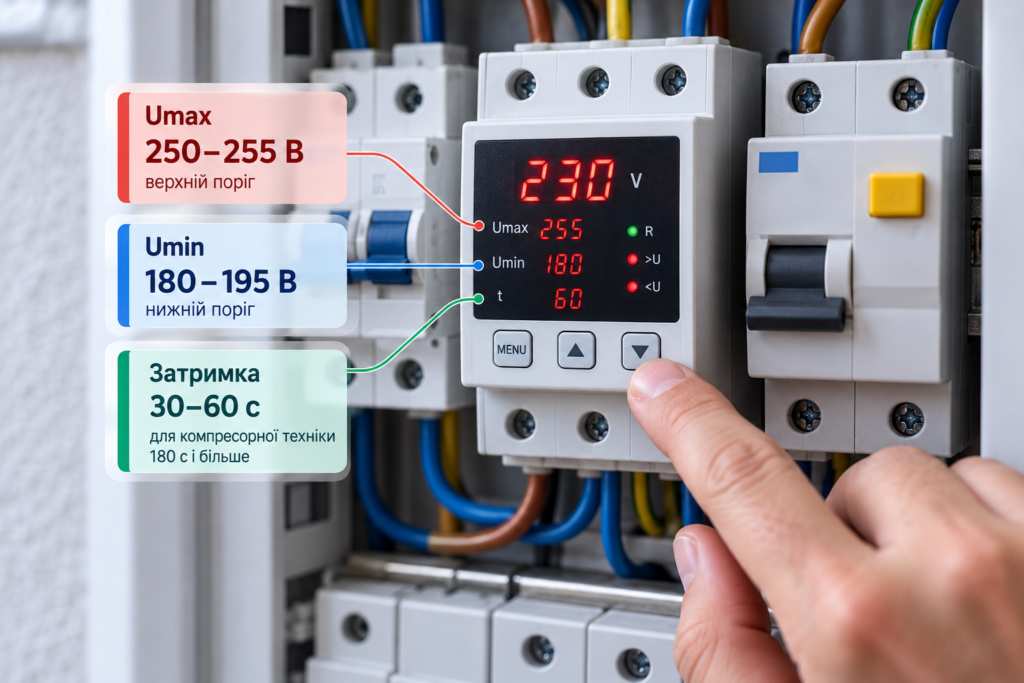

Щоб налаштувати реле напруги для побутової мережі 230 В, виставте верхній поріг (Umax) 250–255 В, нижній поріг (Umin) 180–195 В і затримку повторного ввімкнення 30–60 секунд, а якщо в будинку є холодильник, кондиціонер чи тепловий насос — 180 секунд і більше. Значення змінюють кнопками «▲/▼» або поворотними регуляторами на корпусі, за інструкцією вашої моделі. Пороги обирають так, щоб вони захищали техніку, але не спрацьовували без потреби: орієнтир — допустимий діапазон 207–253 В за ДСТУ EN 50160. Монтаж і підключення реле в щиті виконує електрик при знеструмленій лінії.
Реле напруги — одна з найдешевших і найкорисніших деталей у щиті: воно рятує котел, холодильник і телевізор від стрибків, «перекосу фаз» і нестабільного генератора. Але виставлені навмання пороги або вимикають світло щовечора, або не захищають зовсім. Розберемо, які значення ставити в різних ситуаціях і як не помилитися.
Реле напруги — пристрій, який постійно вимірює напругу в мережі й відключає живлення будинку чи квартири, щойно вона виходить за задані межі. Коли напруга повертається в норму, реле після затримки знову подає живлення. Воно захищає від підвищеної напруги (наприклад, при обриві нуля), від глибоких просідань, а також від стрибків під час роботи генератора.
Які параметри налаштовують
Рекомендовані пороги реле напруги на шкалі 150–280 В
| Параметр | Що означає | Типове значення |
|---|---|---|
| Umax (верхній поріг) | Напруга, вище якої реле вимикає живлення | 250–255 В |
| Umin (нижній поріг) | Напруга, нижче якої реле вимикає живлення | 180–195 В |
| T (затримка ввімкнення) | Пауза перед повторною подачею живлення | 30–60 с; для компресорної техніки 180 с і більше |
| Затримка вимкнення | Час реакції на просідання (є не в усіх моделях) | Кілька секунд для Umin; на перевищення реле реагує майже миттєво |
| Корекція показань | Підстроювання вимірювання під еталонний вольтметр | Якщо реле показує напругу з похибкою |
Рекомендовані налаштування для різних ситуацій
| Ситуація | Umax | Umin | Затримка |
|---|---|---|---|
| Квартира, стабільна міська мережа | 250–253 В | 190–195 В | 30–60 с |
| Приватний будинок, слабка лінія з вечірніми просіданнями | 250–255 В | 175–180 В | 60 с |
| Є холодильник, кондиціонер, тепловий насос | 250–253 В | 185–195 В | 180 с і більше |
| Живлення від генератора | 250–255 В | 185–190 В | 60–180 с |
| Чутлива техніка: газовий котел, насоси, електроніка | 248–250 В | 190–195 В | 60–180 с |
Це орієнтири: точні допустимі межі для вашої техніки вказані в її інструкціях. Якщо техніка в будинку допускає ширший діапазон, а мережа слабка, нижній поріг можна знизити — але не настільки, щоб двигуни й компресори працювали на критично низькій напрузі.
Як налаштувати реле напруги: покроково
- Виміряйте напругу мультиметром у різний час доби, особливо ввечері, щоб розуміти реальну картину вашої мережі.
- Знайдіть в інструкції, як на вашій моделі входити в режим налаштувань: зазвичай це утримання кнопки або окремі регулятори Umax, Umin і T.
- Встановіть верхній поріг Umax, наприклад, 250 В.
- Встановіть нижній поріг Umin з урахуванням вашої мережі — 180–195 В.
- Задайте затримку ввімкнення: 30–60 с для звичайної техніки, 180 с і більше, якщо є компресори.
- Якщо показання реле відрізняються від мультиметра, скоригуйте їх функцією калібрування (якщо вона є).
- Збережіть налаштування й перевірте, що реле вийшло в робочий режим і подало живлення.
- Кілька днів поспостерігайте: якщо реле вимикається без причини, звужені пороги варто трохи розширити в межах безпечних значень.
Більшість сучасних DIN-реле зберігають налаштування після вимкнення живлення, але після заміни чи скидання до заводських параметрів їх доведеться виставити знову.
Де встановлюють реле напруги
Місце реле напруги в однофазному щиті
У типовій схемі реле стоїть після лічильника й вводного автомата, перед ПЗВ і груповими автоматами. Його номінальний струм має бути не меншим за струм вводного автомата — наприклад, при вводному автоматі на 40 А обирають реле на 40–50 А і більше. Якщо навантаження будинку більше, реле підключають через контактор.
Безпека понад усе
Підключення реле напруги — робота в електрощиті під потенційно небезпечною напругою. Встановлення й перепідключення повинен виконувати кваліфікований електрик при знеструмленій лінії. Самостійно можна лише змінювати налаштування на вже змонтованому пристрої, не відкриваючи щит і не торкаючись струмоведучих частин.
Однофазне чи трифазне реле
- для квартир і більшості будинків з однофазним вводом достатньо однофазного реле на DIN-рейку;
- у трифазній мережі ставлять трифазне реле або окреме однофазне реле на кожну фазу;
- трифазне реле додатково контролює обрив і «перекіс» фаз — це важливо для трифазних двигунів, насосів і котлів.
Чому реле напруги часто вимикає
| Причина | Що зробити |
|---|---|
| Занадто вузькі пороги | Розширте Umin/Umax у межах безпечних значень |
| Слабка лінія, просідання ввечері | Розгляньте стабілізатор після реле, зверніться до оператора мережі |
| Нестабільний генератор | Перевірте навантаження й регулятор напруги генератора |
| Похибка вимірювання реле | Звірте з мультиметром і відкалібруйте |
| Реле замале за струмом | Замініть на модель з більшим номіналом або встановіть контактор |
Реле напруги чи стабілізатор
Реле не підвищує й не вирівнює напругу — воно лише вимикає живлення. Якщо напруга постійно занижена, техніка частіше залишатиметься без живлення, і тоді знадобиться стабілізатор. Найнадійніша схема для слабких мереж: реле напруги на вводі для захисту від небезпечних стрибків і стабілізатор для чутливих споживачів. Для газового котла це особливо важливо — про інші причини його вимикання читайте в статті чому тухне газовий котел.
Якщо будинок живиться від генератора чи сонячної станції, реле допоможе захистити техніку від сплесків під час перемикань. Як підібрати генератор, пояснюємо в матеріалі як вибрати генератор для приватного будинку, а про автономне живлення — у статті енергонезалежність за $5000.
Часті питання
Які параметри виставити на реле напруги?
Для побутової мережі 230 В зазвичай виставляють верхній поріг (Umax) 250–255 В, нижній (Umin) 180–195 В і затримку повторного ввімкнення 30–60 секунд. Якщо в будинку є холодильник, кондиціонер чи тепловий насос, затримку збільшують до 180 секунд і більше, щоб компресор не вмикався одразу після стрибка.
Чому реле напруги часто вимикає світло?
Найчастіше через занадто вузькі пороги для вашої мережі, слабку лінію в приватному секторі, де напруга просідає ввечері, або нестабільну роботу генератора. Перевірте напругу мультиметром у різний час доби й відкоригуйте пороги в межах безпечних значень. Якщо напруга постійно виходить за межі норми, зверніться до оператора системи розподілу.
Яку затримку ввімкнення ставити для холодильника?
Компресорній техніці потрібна пауза, щоб вирівнявся тиск у системі. Для холодильників, кондиціонерів і теплових насосів зазвичай ставлять 180 секунд або більше; точне значення варто звірити з інструкцією до техніки.
Де встановлюють реле напруги?
Як правило, у щиті після лічильника та вводного автомата, перед ПЗВ і груповими автоматами. Номінальний струм реле має бути не меншим за струм вводного автомата, інакше реле може перегрітися. Монтаж має виконувати електрик при знеструмленій лінії.
Чим реле напруги відрізняється від стабілізатора?
Реле лише вимикає живлення, коли напруга виходить за задані межі, і вмикає його, коли вона нормалізується. Стабілізатор вирівнює напругу, і техніка працює навіть за просідань. У слабких мережах їх часто встановлюють разом: реле — як захист від небезпечних стрибків, стабілізатор — для стабільної роботи.
Чи потрібне реле напруги, якщо є генератор?
Так, бажано. Генератори, особливо бюджетні, можуть давати стрибки напруги під час запуску чи зміни навантаження. Реле захистить техніку від таких сплесків.
